組合式空調箱采用部件、組件出廠,現場組合、運輸、安裝方便、箱體外殼采用復合彩鋼保溫板,夾芯層為阻燃型聚苯乙烯板,防銹耐腐,保溫性能好,從而達到了節能、高效、密封、美觀、質輕的要求。
表冷器采用銅管套鋁片,雙翻邊機械伸脹管,熱交換效率高,阻力小,風機采用新型的KKF型空調專用風機,效率高,噪音低,風壓穩定,空調器額定風量為10000-80000m³/h幾種形式,每種風量均設有多種功能可根據需要選擇。
ZKW系列組合式空調機組
產品概述
ZKW系列組合式空調機組可對空氣進行冷卻、干燥、加熱、加濕、過濾、凈化,并具有消聲功能。廣泛適用于商場、賓館、寫字樓、體育館等需空氣集中處理的場合以及醫院手術室、制藥、卷煙、食品、精密儀器制造等凈化空調場合。
ZKW系列組合式空調機組分通用型機組、凈化型機組兩種。處理風量2000~200000m3/h。
特點
1、獨特的組合設計

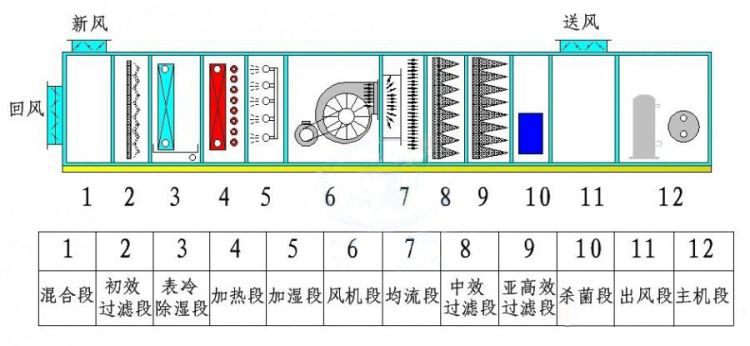

混合段、過濾段、表冷段、加熱段、加濕段、消聲段、風機段等功能段獨立制造,再依據不同的使用要求加以組合,從一般性的舒適性空調用途到要求嚴格的醫院手術室及集成電路無塵室等潔凈工藝性空調均可滿足要求。機組的高度和寬度可以靈活選擇以適應現場條件對機組外形尺寸的需要??梢陨⒓l(fā)運至工地,再在現場安裝組合。
2、合理的框架結構
產品堅固耐用,保溫性能優良采用加強型鋁合金框架結構,利用高強度聯角件將機組連接成堅實整體,同時還布置有合理的中間支撐,使得機組受力均勻,從而保證機組在高壓下不變形。箱體面板為雙層壁板結構,內層為鍍鋅鋼板,外層為彩色 復合鋼板,中間采用50mm厚的無氟聚氨脂封閉作為保溫材料,導熱系數小,防水隔熱效果佳。同時壁板內部設計有加強結構,使機組牢固,耐用。鋁合金面板和框架間采用絕熱保護,完全消除了冷橋,漏風率小,密封性好。整體結構新穎獨特,剛性強,重量輕,拆裝方便。
3、性能保證,品質優良
盤管(表冷器、加熱器)依據美國空調制冷協會ari規范設計,采用進口銅管串鋁片換熱器生產線,盤管熱交換效率高,風阻、水阻小。加熱器還有鋼管繞鋁片(鋼片),鋼鋁(銅鋁)復合管可供選擇。
風機采用國內先進的kf系列中央空調專用雙進風離心風機,效率高,噪音低,壓頭范圍寬。
選用高效率電動機,安裝于風機段內,隔絕空氣中的塵埃,使其在潔凈且低溫的空氣中運轉,有效降低電動機耗電量并延長電動機壽命。
4、運轉寧靜,防震
風機和電動機安裝在彈簧減震座上,且風機和出風口用軟接管聯接,使產生震動的電機、風機和空調箱其它部分有效分離,消除震動傳遞。
風機軸和葉輪緊密配合,所有葉輪均經過動靜平衡校正,運轉平穩。
5、維護簡易
機組配有特殊設計的檢修門,容易開啟檢修維護。
凝水盤加以專門防銹處理。
箱體可拆卸,取出全部零件加以維修。不損傷箱體的牢固性。
技術參數
型號 |
ZKW-10 |
ZKW-20 |
ZKW-30 |
ZKW-40 |
ZKW-50 |
ZKW-60 |
ZKW-70 |
ZKW-80 |
箱體 |
額定風量m3/h |
10000 |
20000 |
30000 |
40000 |
50000 |
60000 |
70000 |
80000 |
公稱冷量KW |
58.15 |
116.28 |
174.42 |
232.56 |
290.07 |
348.84 |
407.05 |
465.12 |
公稱熱量KW |
69.78 |
139.53 |
209.30 |
279.07 |
348.84 |
418.61 |
488.37 |
558.14 |
斷面
尺寸
mm |
高 |
1500 |
1700 |
2100 |
2300 |
2600 |
2700 |
2800 |
2900 |
寬 |
1580 |
1780 |
2180 |
2380 |
2680 |
2780 |
2880 |
2980 |
風機 |
型號 |
KKF-450 |
KKF-630 |
KKF-710 |
KKF-900 |
KKF-900 |
KKF-1000 |
KKF-1000 |
KKF-1120 |
風量適用范圍
m3/h |
8255-
16922 |
16411-
25026 |
25115-
36020 |
34030-
45941 |
45941-
57852 |
57038-
69590 |
63438-
75680 |
70548-
88838 |
管道
接口 |
冷卻水接管
公稱尺寸mm |
2排 |
Dg50 |
Dg50 |
Dg50 |
Dg50 |
Dg65 |
Dg50 |
Dg50 |
Dg65 |
4排 |
Dg50 |
Dg65 |
Dg65 |
Dg65 |
Dg80 |
Dg65 |
Dg65 |
Dg80 |
8排 |
Dg50 |
Dg65 |
Dg65 |
Dg65 |
Dg80 |
Dg65 |
Dg65 |
Dg80 |
水蒸汽加熱
接管
公稱尺寸mm |
Dg40 |
Dg50 |
Dg65 |
Dg80 |
Dg80 |
Dg100 |
Dg100 |
Dg100 |
